简单介绍热电偶的设备结构

编辑:乐清市长丰测温器件有限公司  时间:2022-12-27

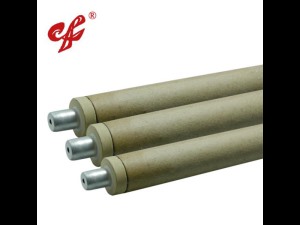

  热电偶的结构

  从热电偶的测温原理可知,构成根本的热电偶除了两根热电极材料外,还必须在热电极的两头按照要求制作成丈量端和参比端,俗称“热端”和“冷端”,这便是所谓的“两头”。

  根据热电偶的不同用处,热端有绝缘型、多支分绝缘型、接壳型、露头型四种方式,冷端有密封和非密封两种方式。

  热电偶一般由五部分构成,两根热电极(或叫偶丝)是构成热电偶的中心部分(第1部分测温元件),其它部分都是环绕它打开,为了保证回路中热电势不损失以准确传递被测温度信号,必须用绝缘材料使两热电极除两头点之外的其余部分之间,及其与外界之间有可靠的绝缘(第二部分绝缘材料);为了维护绝缘材料和偶丝,延伸热电偶的使用寿命,一般还设计有维护套管(第三部分维护管);为了安装接线使用方便,同时适应各种使用场合,一般还设计有第四部分接线安装和第五部分安装固定装置。

  这些便是所谓的“五部”。根据不同用处,可以测温的根本的热电偶(即热电偶芯),没有维护管和安装固定装置。装配式热电偶主要由接线盒、维护管、绝缘套管、接线端子、热电极组成根本结构,并配以各种安装固定装置组成。
